绞车薄膜面板系统总体结构简介

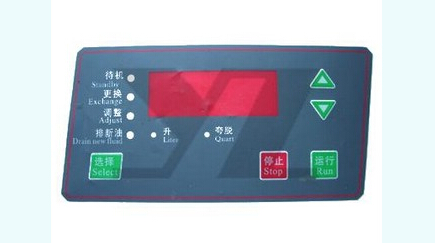

 绞车薄膜面板主要由PLC、触摸屏、光电编码器、张力传感器、声光报苦器.USB存储器及开关电源组成。系统总体结构如图1所示。薄膜面板

  触摸屏为系统的人机交互界面(HMI),主要功能是侧井参数设定、数据显示与存储、报件记录的显示与查询。PLC为核心控制部件,实时检侧光电编码器A.B相脉冲信号的相位,经PLC的分析处理,判断电缆的上升或下降.计算出电缆深度与速度.薄膜面板


  同时,PLC的模拟最输入端输入张力传感器的电压信号,计算出电缆的张力并输出与差分张力成比例的电压信号到数控绞车.数控绞车的动力电源受PLC的闭环控制。声光报普器受PLC控制,一且产生报替事件,声光报普器立即得电并发出声光报苦。


  光电编码器随着电缆的移动会同步转动.发出宽度相同而相位互差90度的A.B两相脉冲,当光电编码器顺时针旋转时,A相脉冲超前B相脉冲90度.逆时针则相反.PLC内部的高速计数器根据A.B两相脉冲的相位来判断电缆的升降,脉冲个数则与电缆移动的距离相对应.张力传感器的翰出为4^-20mA的电流,对应的张力值是0-100KN. USB存储器可以用U盘或SD卡,触摸屏定时将PLC采集到的张力、深度以及报并信怠等数据以固定的文件格式记录到U盘或SD卡中,这个文件在PC机E可以用专用软件转换成EXECEL电子表格的格式。PLC与触摸屏之间采用RS-485总线的Modbus协议进行通信。薄膜面板
